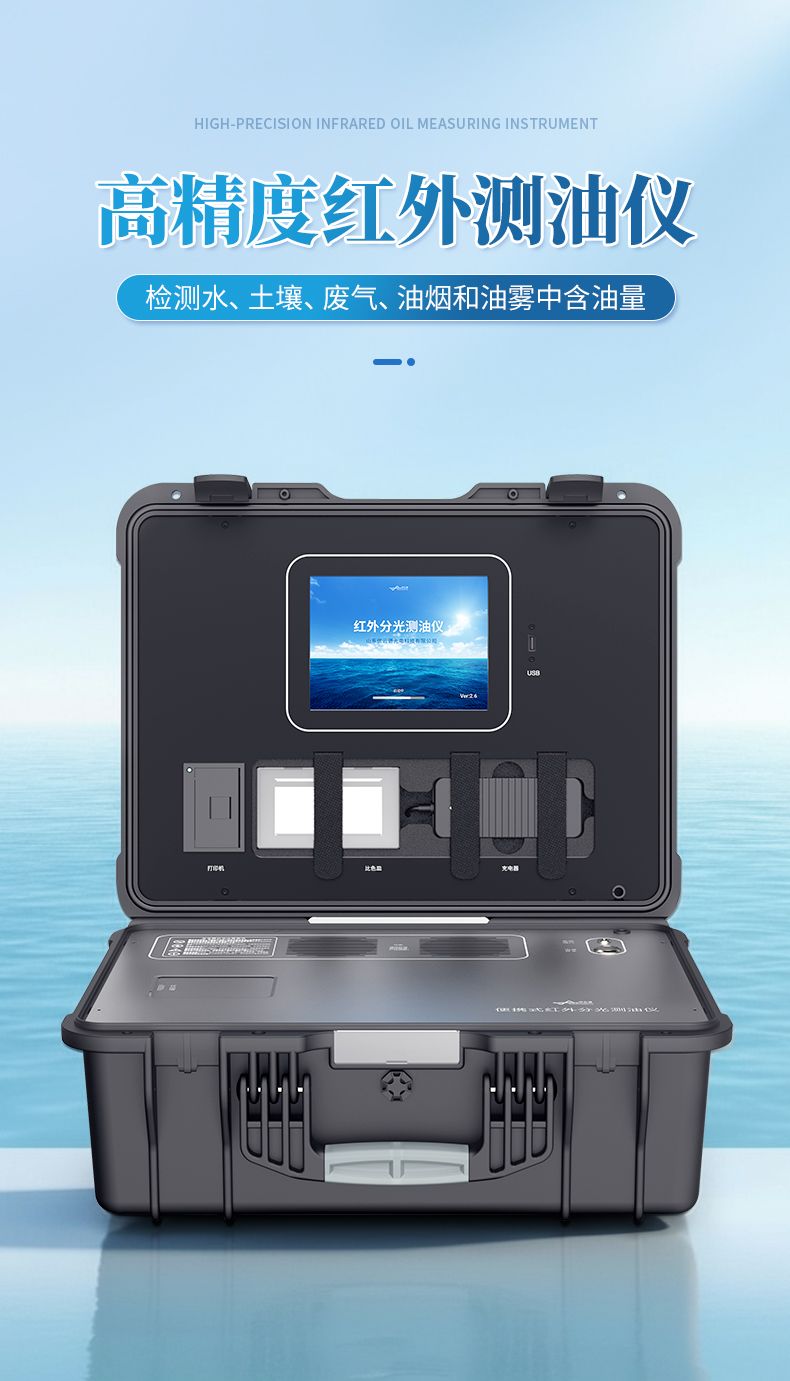

便攜式紅外測油儀

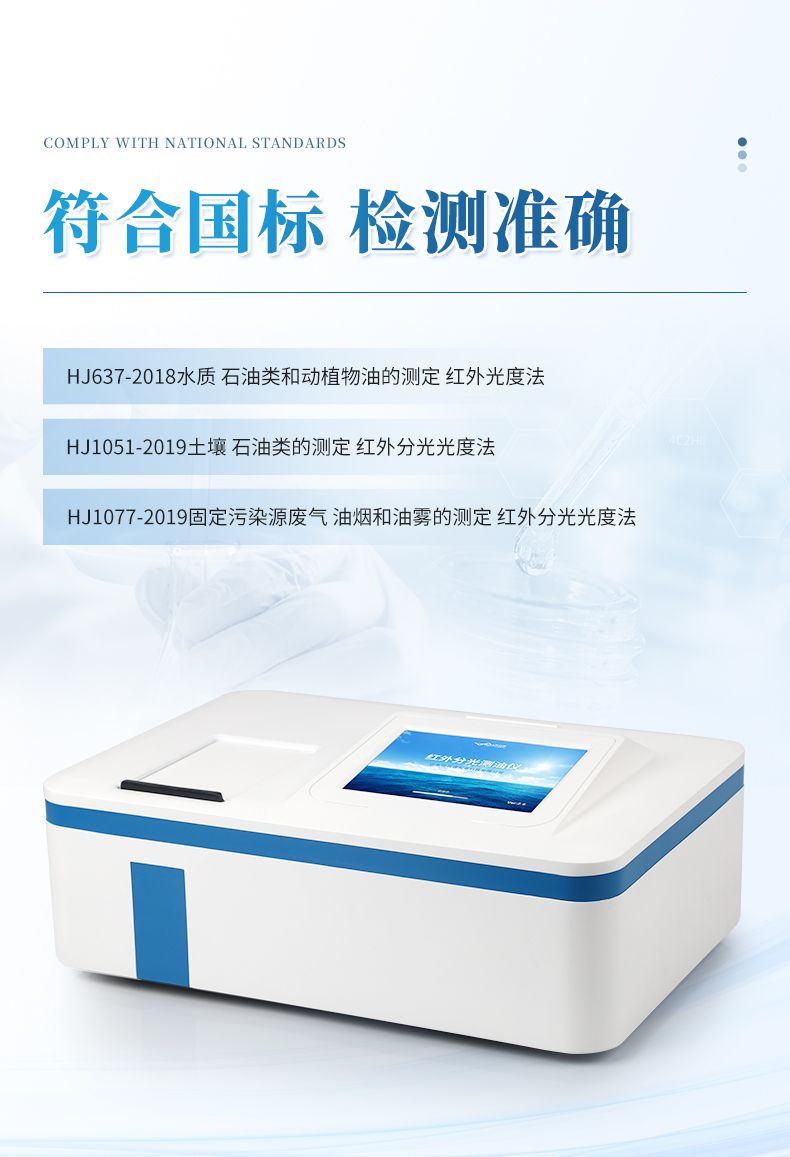

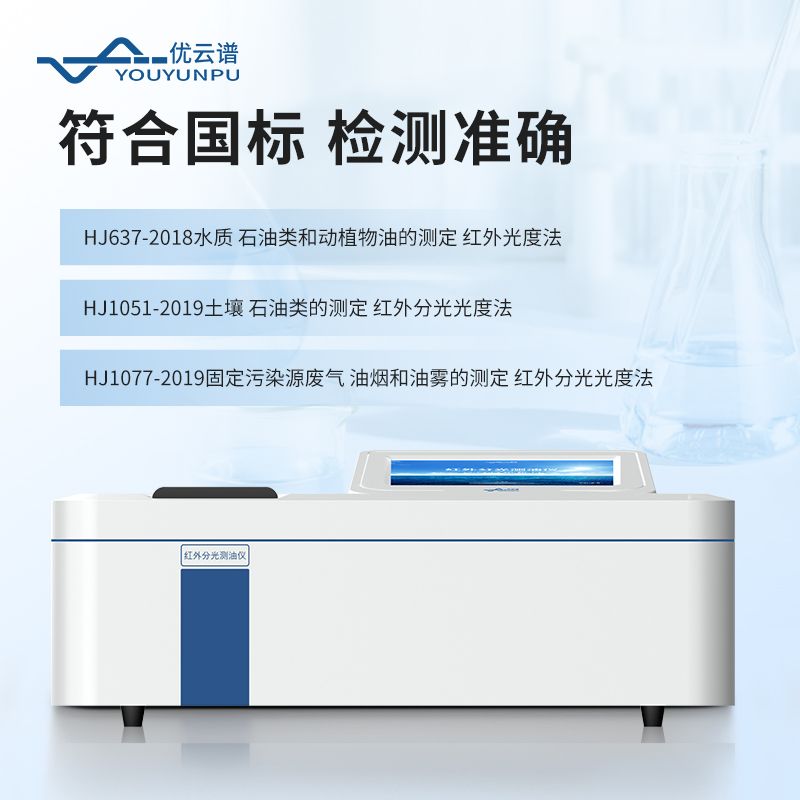

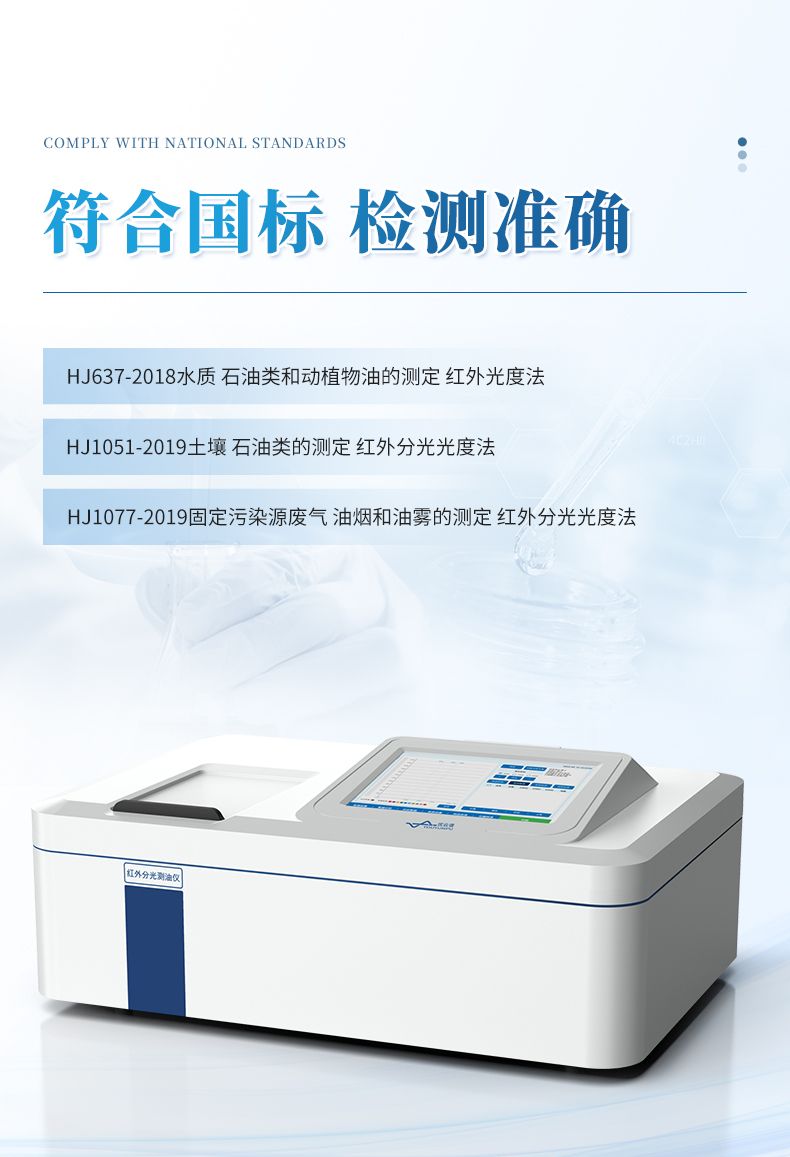

本產品分析方法符合國家最新方法標準：

“HJ637-2018水質 石油類和動植物油的測定 紅外光度法”“HJ1051-2019土壤 石油類的測定 紅外分光光度法”

“HJ1077-2019固定污染源廢氣 油煙和油霧的測定 紅外分光光度法”

一、概述

1.1行業介紹

       油類物質是一種粘稠的液體，難溶于水，選擇性溶解于有機溶劑，相對密度一般都小于 1，分為石油類和動植物油類。石油類是一種由許多分子大小不同的烴類化合物所組成的復雜混合物，含有少量硫、氮、氧的有機化合物。各地的石油成分不一，沒有確定的化學成分和物理常數。碳、氫占絕對優勢，總量達 95%～99%，主要以烴類形式存在，是組成石油的主體。烴類由烷烴、環烷烴、芳香烴構成。氧、硫、氮含量占 1%～4%，主要以化合物形式存在，含硫、含氮、含氧的化合物大多富集于渣油或膠質、瀝青之中。

       油類由CH、CH2、CH3組成的各種碳氫化合物，這是各種油品中固有的特征。由CH、CH2、CH3組成的各種化合物代表整體油類。由于采用四氯乙烯替代四氯化碳的原因，有的定義需要更改成：“扣除四氯乙烯的紅外背景吸收值，能被四氯乙烯溶解，并在波數（3030cm-1、2930cm-1、2960cm-1）處有特征吸收的物質稱作油”。

      波數（3030cm-1、2930cm-1、2960cm-1）分別是CH、CH2、CH3的紅外特征吸收。CH、CH2、CH3是全球各種油品中固有的特征，只要能測量樣品中CH、CH2、CH3的鍵能（吸光度），就能測量出油品中的含油量。紅外分光測油儀就是依靠油的這類特點在三個波數（3030cm-1、2930cm-1、2960-1）對油進行吸光度檢測，從而進行定量分析。

1.2主要用途

     可用于：地表水、地下水、生活污水、工業廢水、土壤中的礦物油和動植物油及廢氣中油煙和油霧的排放檢測；

     適用于：環境監測站、水文站、石油化工、機械、汽車飛機制造等企事業單位。醫藥、農業科技、海洋運輸等行業。

二、儀器性能及工作參數

2.1基本工作原理

       石油類物質的成分非常復雜，其組成也因產地而異，石油的主要成分是烴類（烷烴、環烷烴和芳香烴）。在紅外吸收光譜中，由于不同產地的石油類物質，或多或少地存在著亞甲基CH2基團與甲基CH3基團及Ar-H芳香烴之間的比值變化，所以求出各自的校正系數：X為亞甲基CH2基團系數，Y為甲基CH3基團系數，Z為Ar-H芳香烴系數，再求出亞甲基CH2的波數2930cm-1與3030cm-1的比值為F。求出F、X、Y、Z值后，再測定各種石油類，使之達到測定石油類物質不受石油產地變化影響的目的。

       定性分析：一定頻率的紅外線經過分子時，如果分子中某一個鍵的振動頻率和它一樣，這個鍵就吸收紅外線而增加能量，振動就會加強；如果分子中沒有同樣頻率的鍵紅外線就不會被吸收。若連續改變紅外線的頻率照射樣品時，則通過樣品吸收池的紅外線，有些區域較強，有些區域較弱，從而產生了紅外吸收光譜。

       定量分析：當某波長的光通過被測溶液時，其能量就會被吸收。光強被吸收的強弱與被測物質的濃度成比例

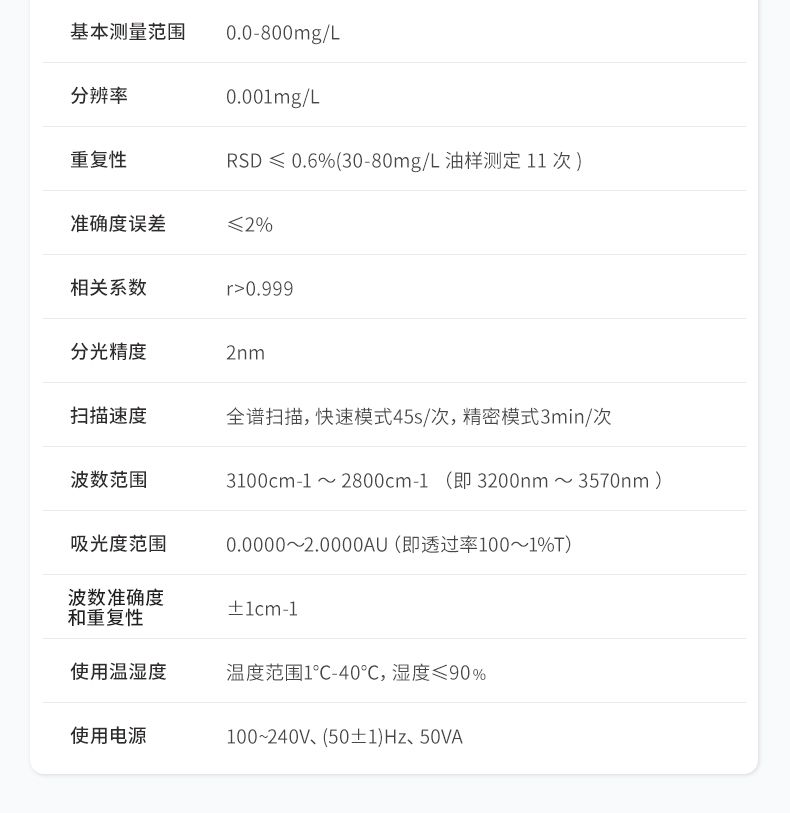

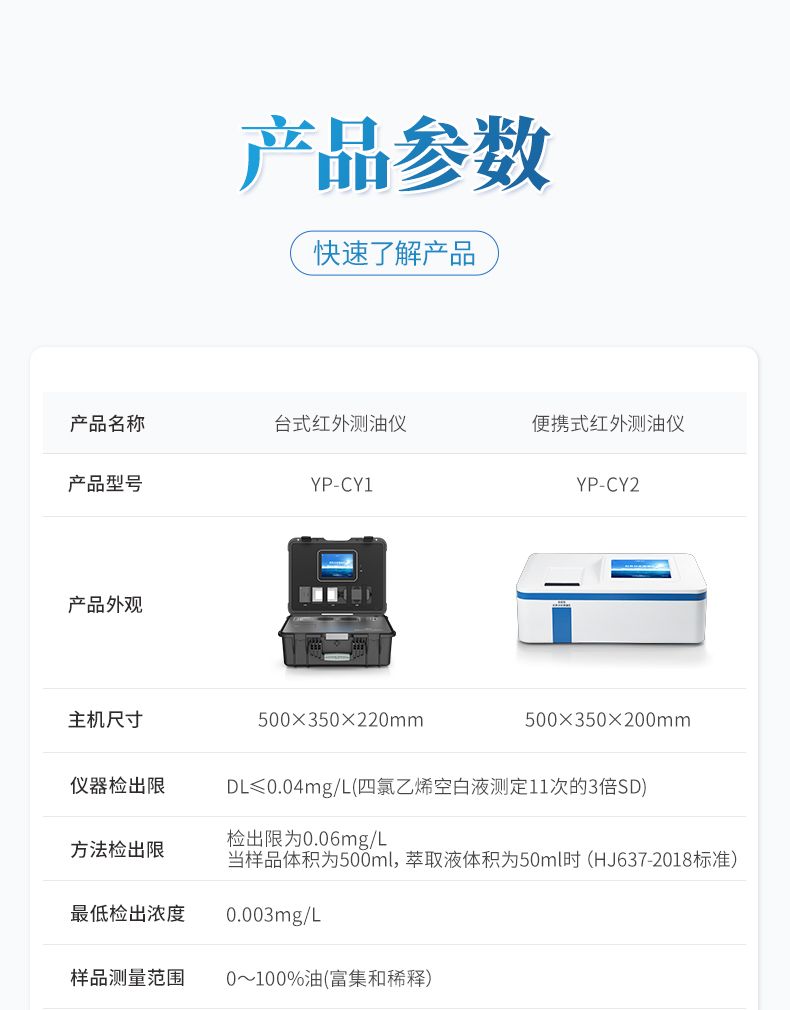

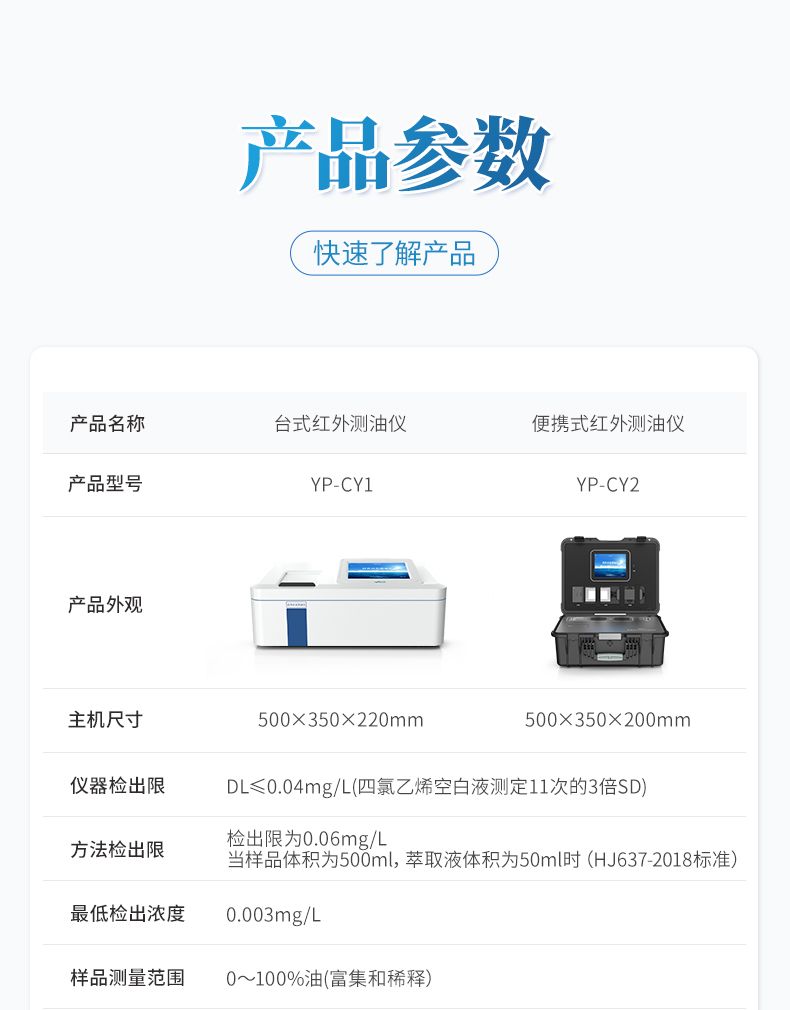

2.2性能指標

儀器檢 出 限  DL≤0.04mg/L(四氯乙烯空白液測定11次的3倍SD)

方法檢 出 限  0.06mg/L；當樣品體積為500ml，萃取液體積為50ml時（HJ637-2018標準）

最低檢出濃度  0.003mg/L

樣品測量范圍  0～100%油(富集和稀釋）

基本測量范圍  0.0-800mg/L

重     復     性 RSD ≤ 0.6%(30-80mg/L 油樣測定 11 次 )

準確 度 誤差   ≤2%

相關  系 數     r>0.999

掃描   速度     全譜掃描，快速模式45 秒鐘/次，精密模式3分鐘/次

波數   范圍     3100cm-1 ～ 2800cm-1 （即 3200nm ～ 3570nm ）

吸光度 范圍     0.0000 ～ 2.0000AU （即透過率 100 ～ 1%T ）

分光   精度      2nm

溫濕度范圍      1 ℃ - 40 ℃，濕度≤ 90%

主機   尺寸      500mm × 350mm × 200m （長寬高）

使用   電源     100~240V、 (50 ± 1)Hz 、 50VA

2.3儀器特點

1)本產品采用了國標規定的校正系數法檢測原理，嚴格按照國標標準公式，使用20mg/L正十六烷，20mg/L異辛烷，100mg/L苯進行校準，最終帶入校準公式算出儀器校正系數進行測量樣品（也可以使用標準曲線法進行檢測）；

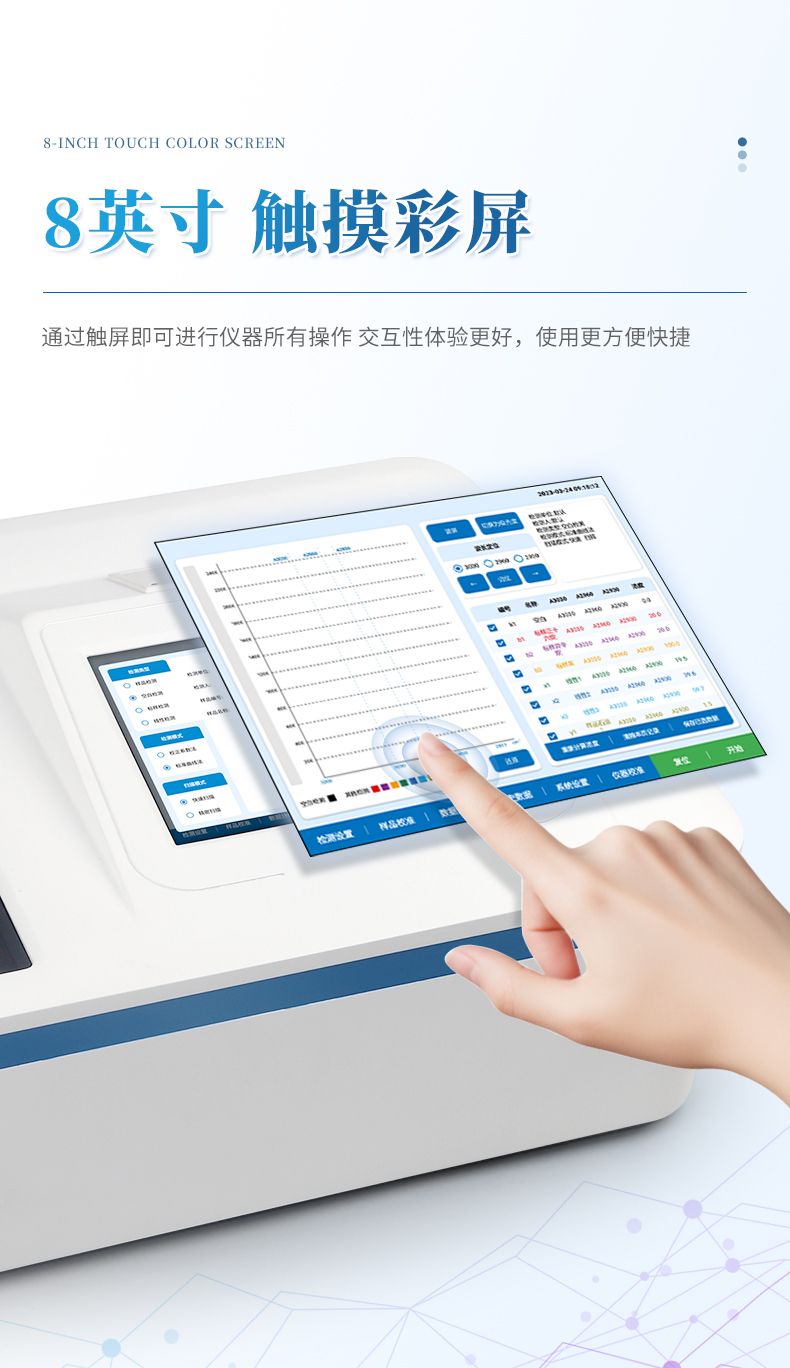

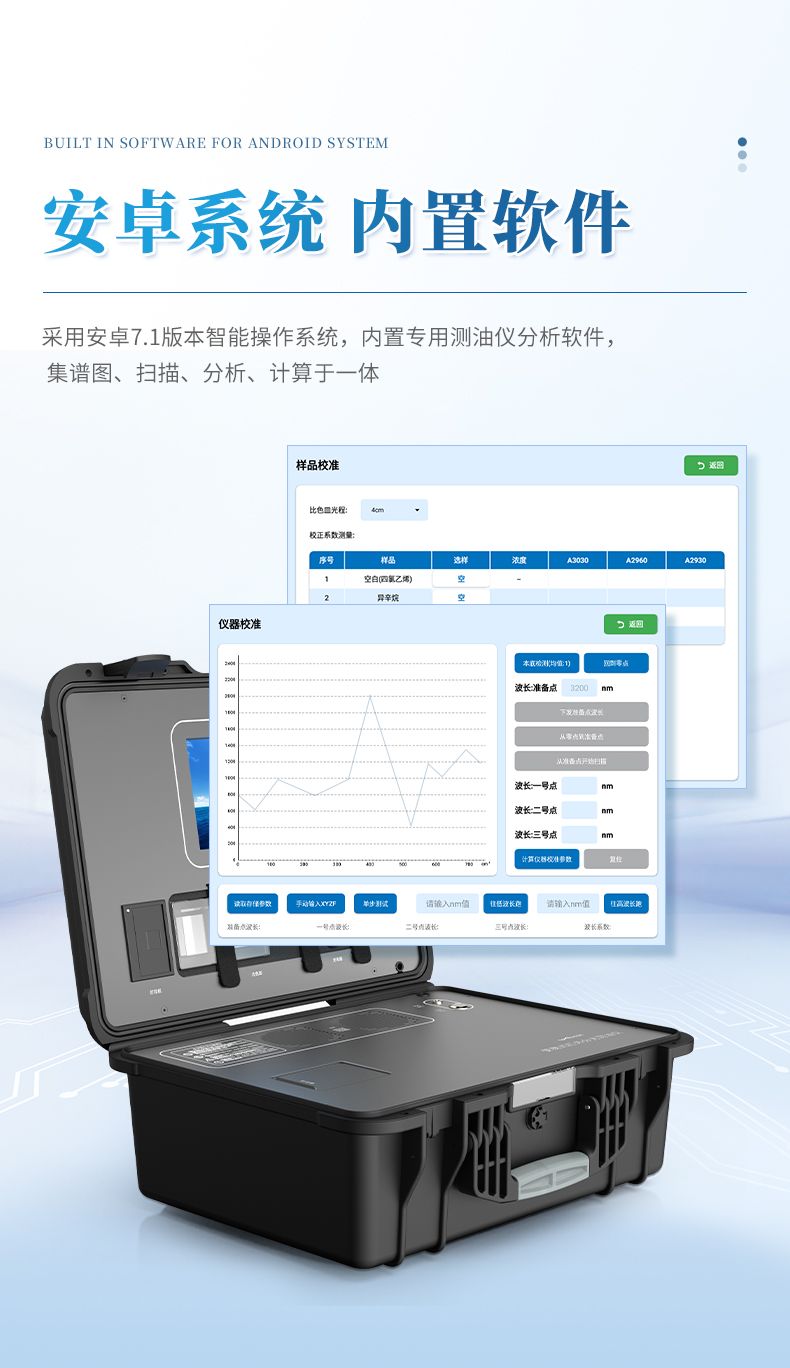

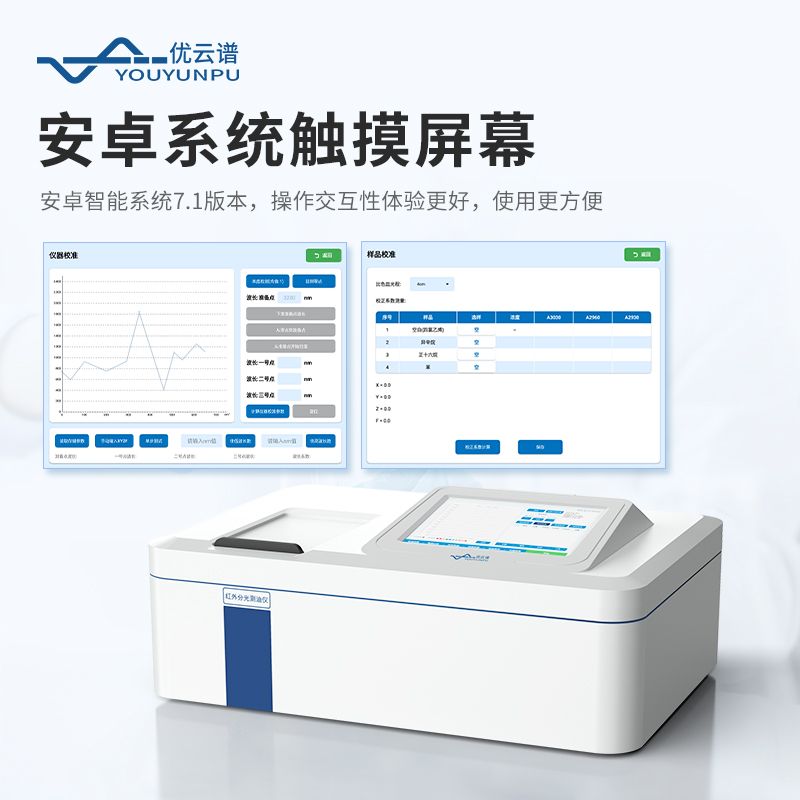

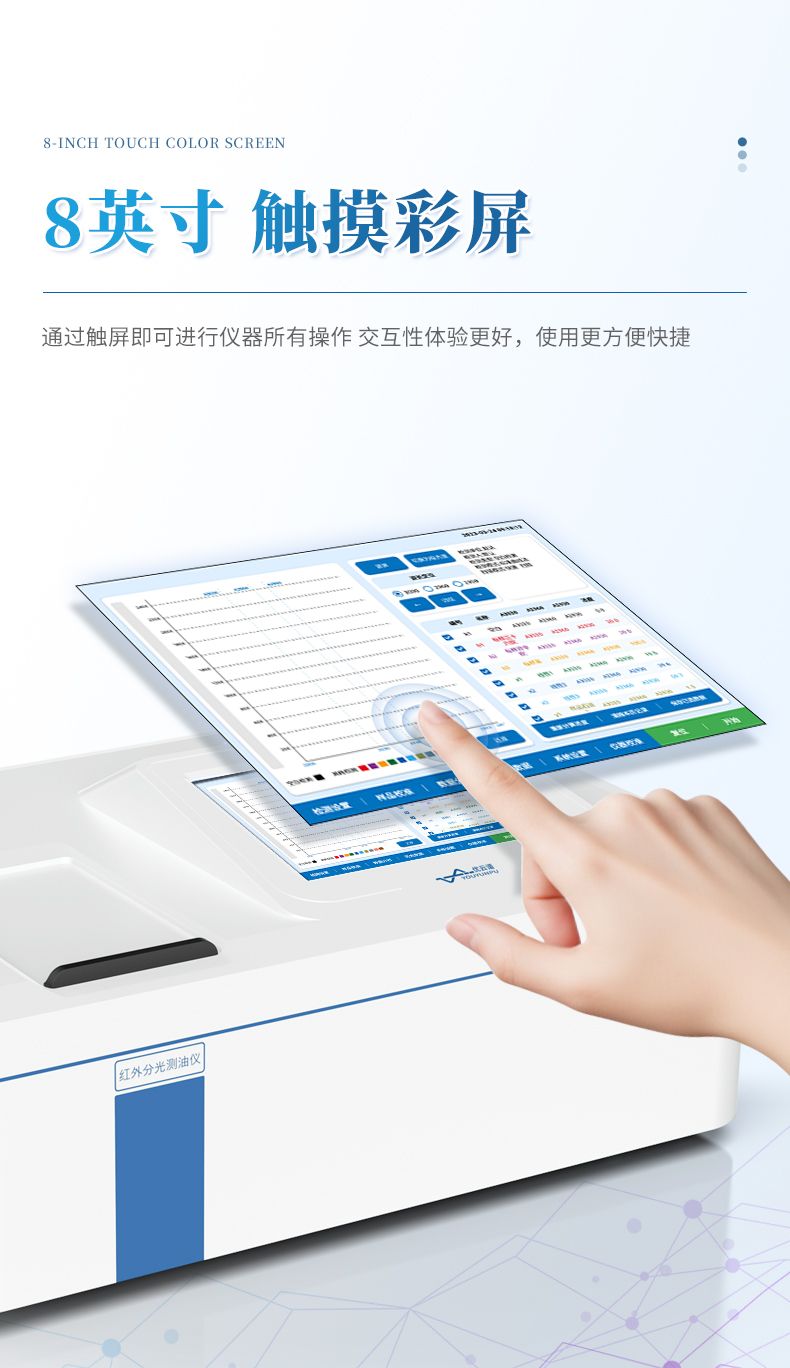

2)使用主流安卓7.1系統加8寸彩色大屏模式進行儀器操作，通過觸屏即可進行儀器所有操作，方便快捷，像操作手機一樣輕松上手；

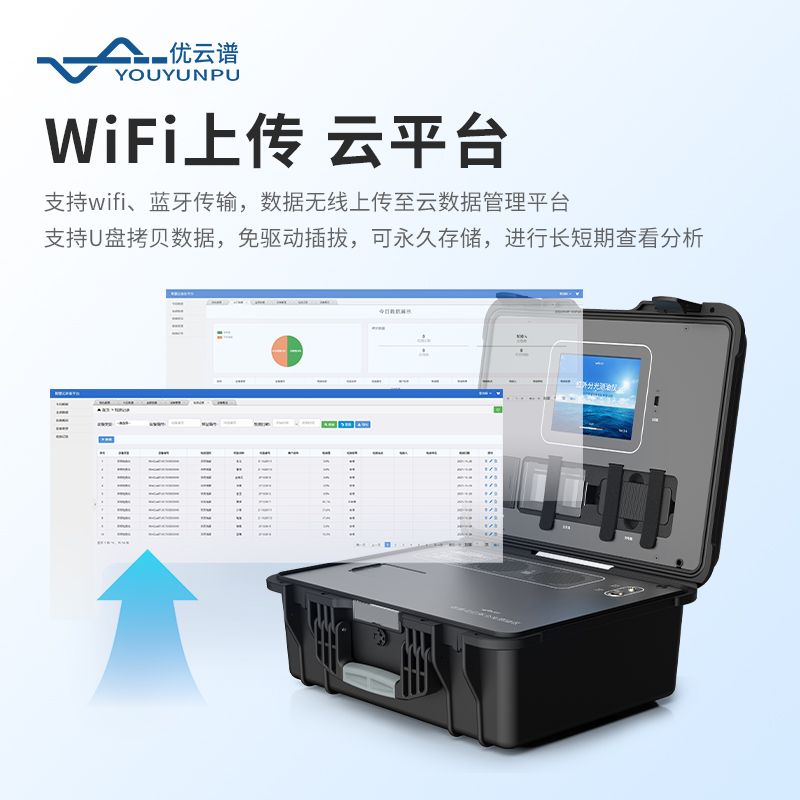

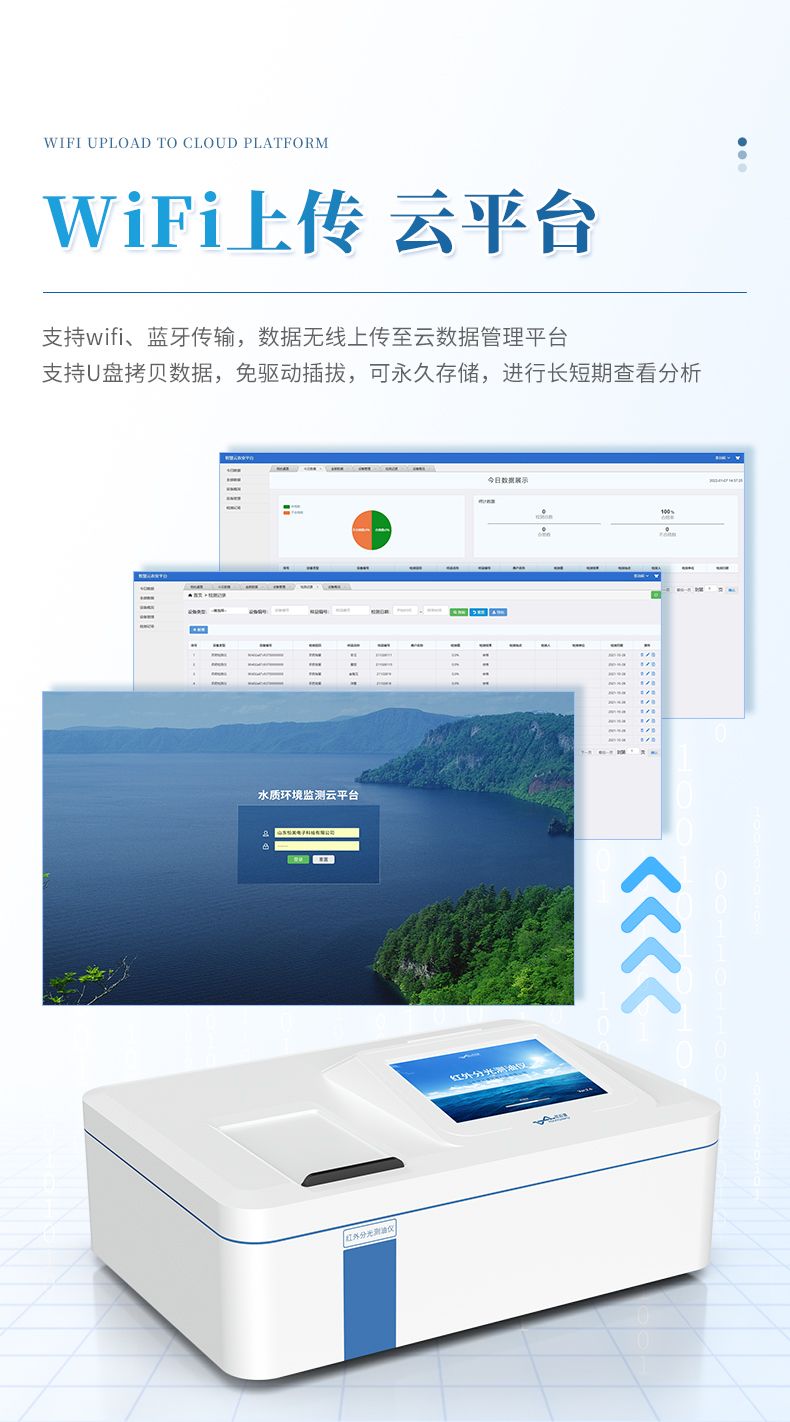

3)內置無線網絡功能，可外接WIFI，實現聯網上傳功能；

4)內部16G存儲用量，可存儲100W+條數據，可USB直接通過U盤導出數據；

5)自動同步網絡時間，避免了由于使用儀器時間過長后，導致本地時間不準確影響輸出憑證時間的準確性；

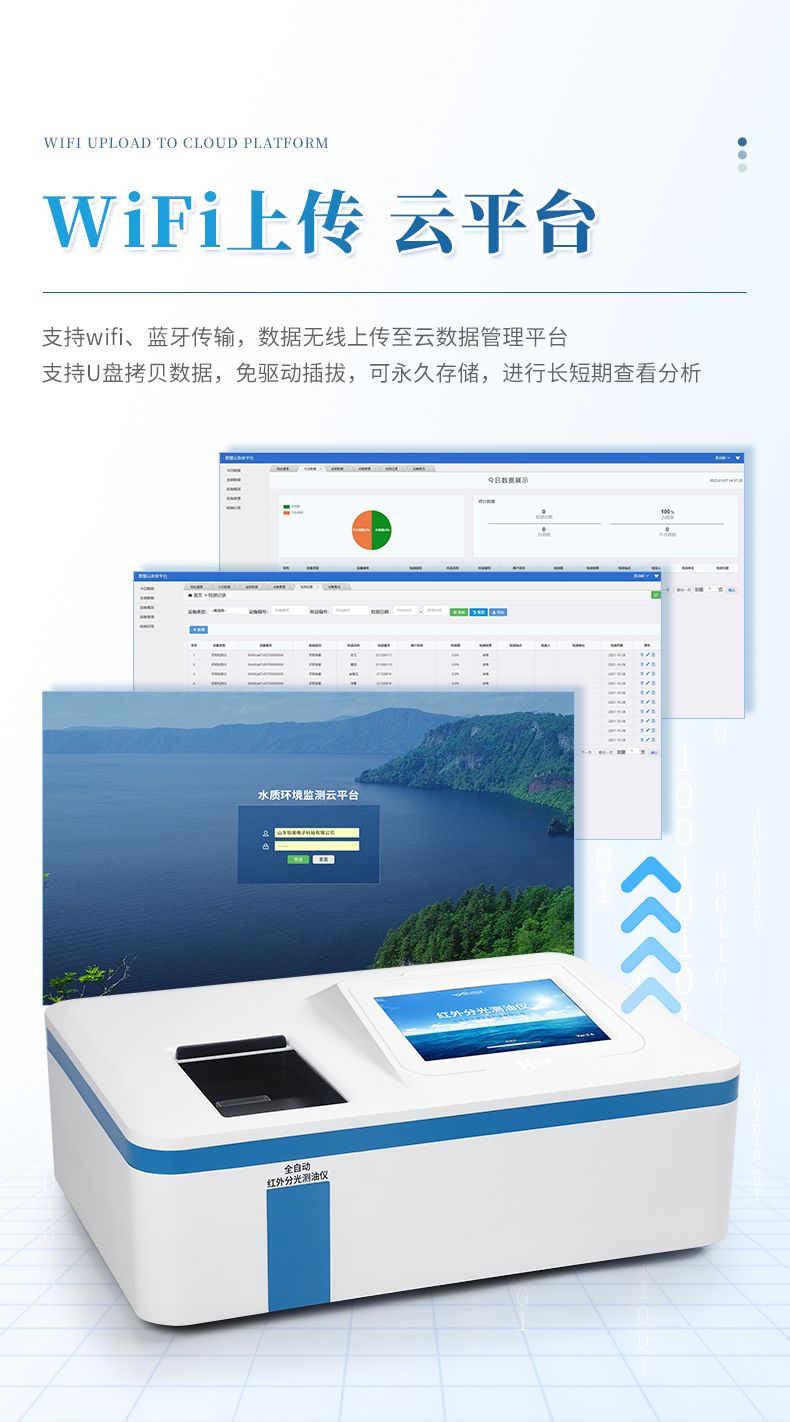

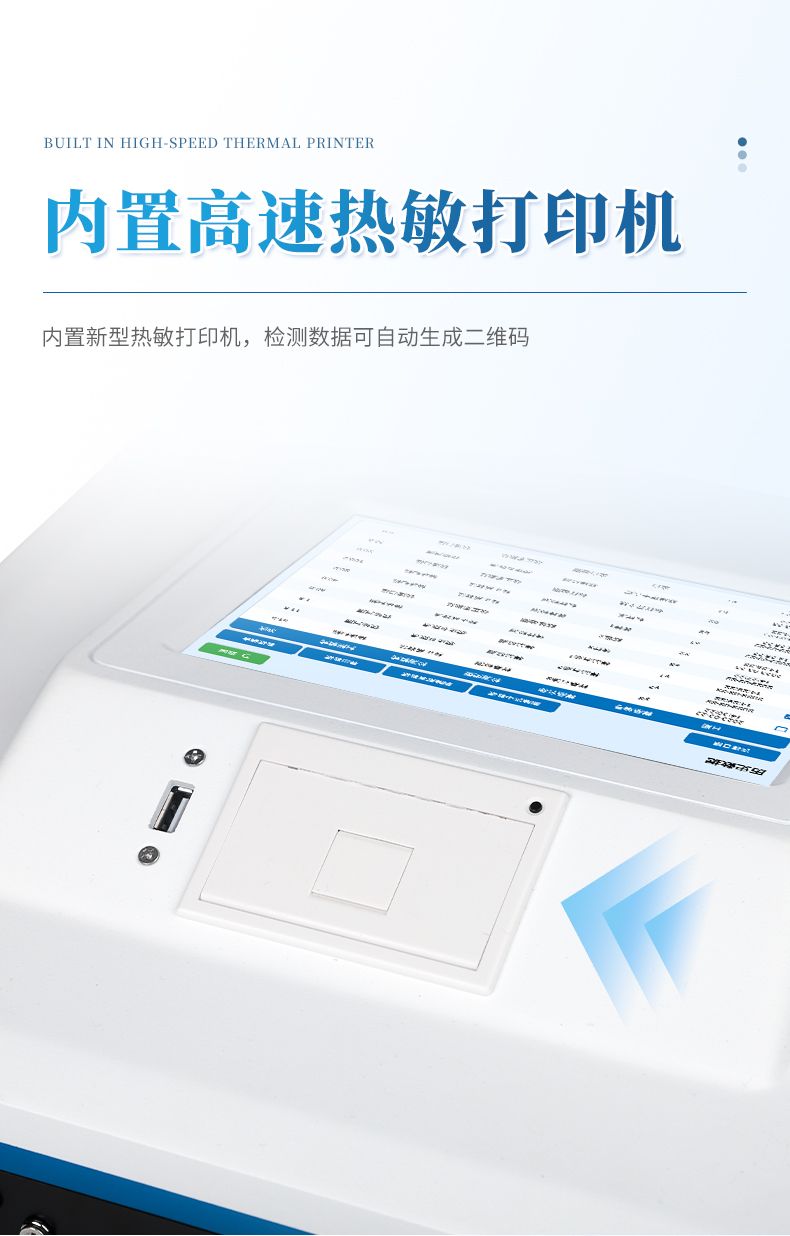

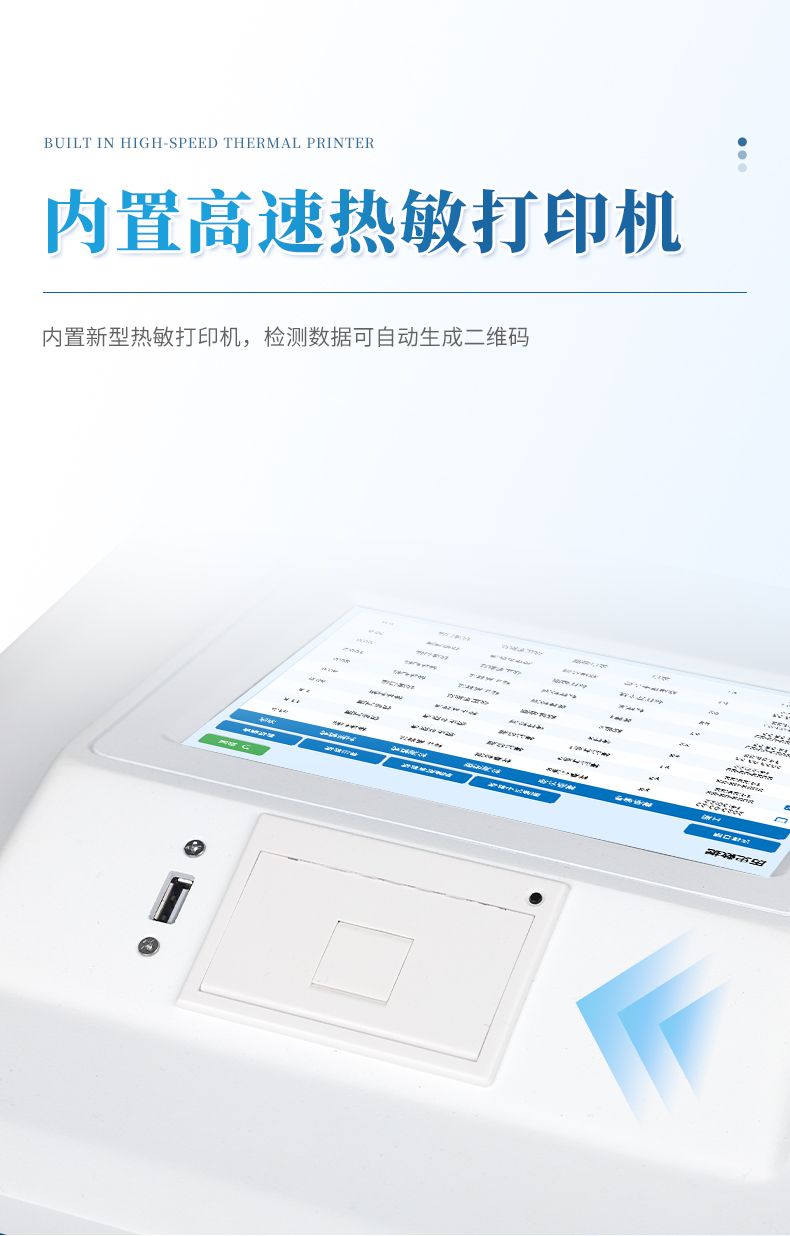

6)強大的后臺數據支持，用戶檢測完樣品后，不但可以通過打印機打印結果和保存在本地，還可以通過WIFI或4G連接互聯網上傳到云平臺數據庫中；

7)不僅具有檢測功能設置，曲線分析，歷史數據等基本功能，還可以進行譜圖放大縮小，讓用戶可以無限細化譜圖，更清晰的觀察低濃度時的曲線；

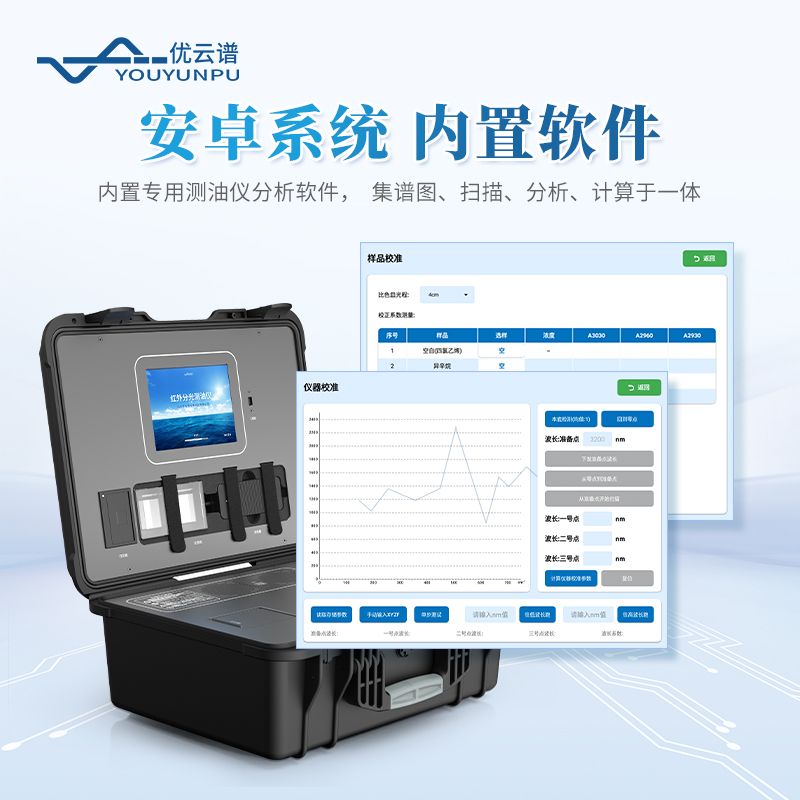

8)高自動化程序應用，用戶可以通過安卓系統進行儀器所有功能的單獨測試，波長自動掃描，自動修正等功能，讓數據檢測更加準確；

9)一鍵化程序升級功能，無需工程師現場下載，可以通過插入U盤的方式對APP進行程序升級；

10)采用電調制光源，既降低了光源發熱強度以利于系統散熱，同時由于減少機械切光運動器件從而簡化儀器結構、提高儀器可靠性；

11)實時自動調零，儀器既采集光源發光時的信號，又采集光源熄滅時的信號，實現零點實時自動調整，從而簡化操作并且提高信號的長期穩定性；

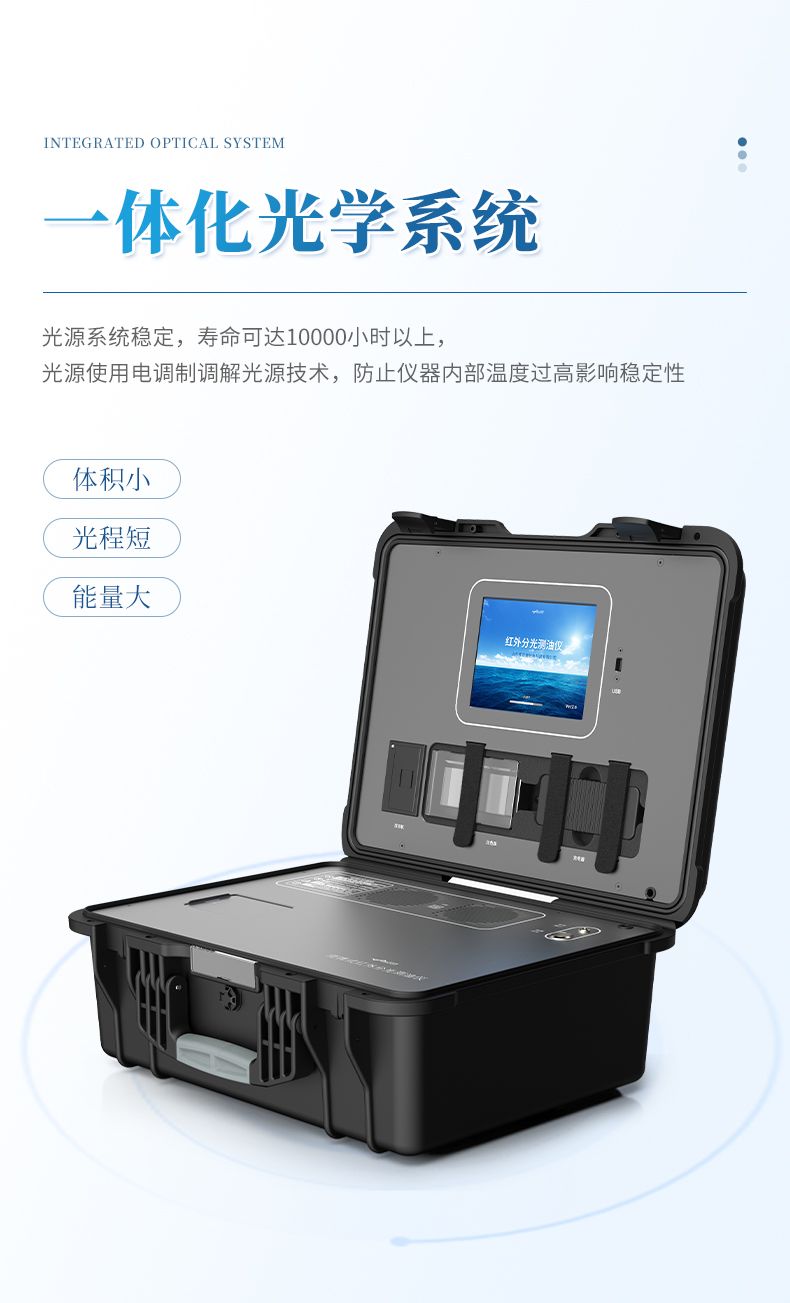

12)可拆卸一體化光學系統，使儀器體積小、光程短、能量大，光路符合紅外光譜特點要求，穩定性好、信噪比高；

三、發貨配件

名稱        參數                          單位         數量

比色皿     4CM測油儀專用            盒            1

標準物質  四氯乙烯中石油類1000ug/ml 瓶    2

說明書                                       份            1
